Труба GH3030
Як провідний постачальник і виробник у Китаї, GNEE Steel пропонує економічно ефективні-сплави на основі нікелю.
- Надіслати електронну-електронну пошту:ss@gneesteel.com
- тел.:+8615824687445
Опис труби GH3030

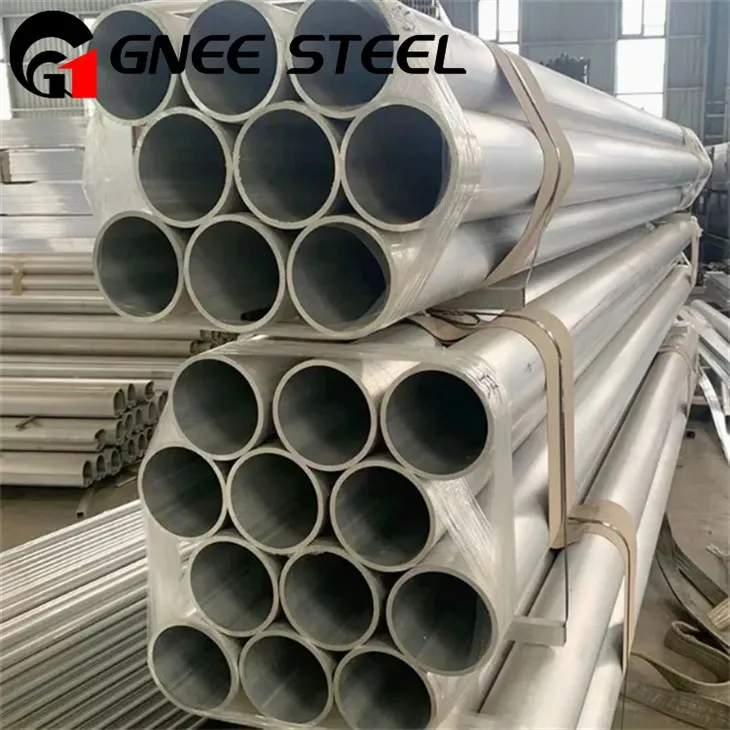

Труба GNEE GH3030
GH3030 – це зміцнений твердим розчином суперсплав на основі нікелю-хрому-, розроблений для застосувань, які вимагають чудової стійкості до окислення та структурної цілісності за високих температур. Сталева труба GH3030 визнана на міжнародному рівні як еквівалент Nimonic 75, зберігаючи чудові механічні властивості в окислювальній атмосфері при температурах до 800 градусів (безперервно) і 1000 градусів (короткочасно).
Gnee Steel, професійний виробник суперсплавів, пропонує сталеві труби GH3030 з оптимізованою зернистою структурою, що забезпечує оптимальну продуктивність у камерах згоряння, теплообмінниках і печах.
Шукаєте надійного партнера в ланцюжку поставок? Ми пропонуємо багаторівневу оптову ціну на замовлення труб GH3030.
Отримайте ціну на трубу GH3030 зараз
| ЕКВІВАЛЕНТ МАРКІВ ВИСОКОТЕМПЕРАТУРНИХ Gh3030: |
| Китай | Росія |
| GH3030 | XH78T |
Розміри та доступний діапазон розмірів
Ми спеціалізуємося наТочне холодне витягування та яскравий відпалтруби з жорсткими допусками.
Зовнішній діаметр (OD):6,0 мм – 219,0 мм
Товщина стінки (WT):0,5 мм – 20,0 мм
Довжина:Стандарт 6м абоТочне різання-на-довжину(±1 мм).
Оздоблення поверхні: Яскравий відпалений (BA), мариновані, абоПолірований(відповідно до ваших вимог Ra).
Технічні характеристики труб зі сплаву GH3030
| Технічні характеристики високотемпературних труб Gh3030 PIPES / TUBE: |
| Оцінка | Висока температура Gh3030 |
| Діапазон | 1/2″ номінального отвору до 16″ номінального отвору |
| Довжина | Одинарний випадковий, подвійний випадковий і довжина різання. |
| Закінчити | Гарячекатаний лист (HR), холоднокатаний лист (CR), 2B, 2D, BA NO(8), SATIN (Met with Plastic Coated) |
| Форма | Круглий, квадратний, прямокутний, гідравлічний тощо |
| Тип | Безшовні / ERW / зварні / виготовлені / EFW |
Безшовна труба Incoloy 800/800H/800HTСпецифікація
Хімічний склад (%) труби GH3030
Наш GH3030 суворо відповідає стандартам GB/T 15062 і аерокосмічним -стандартам.
| елемент | Ni | кр | Ti | Ал | Fe | C | Мн | Si | P | S |
| Хв | Бал | 19.00 | 0.15 | - | - | - | - | - | - | - |
| Макс | Бал | 22.00 | 0.35 | 0.15 | 1.50 | 0.12 | 0.70 | 0.80 | 0.015 | 0.010 |
Механічні властивості труби GH3030 (за кімнатної температури)
| Власність | Значення |
|---|---|
| Міцність на розрив (Rm) | Більше або дорівнює 590 МПа |
| Межа текучості (Rp0,2) | Більше або дорівнює 245 МПа |
| Подовження (A5) | Більше або дорівнює 35% |
| Твердість | Менше або дорівнює 200 HBW |
Труба GH3030 - Фізичні властивості
| Фізична власність | Значення |
|---|---|
| Щільність | 8,4 г/см³ |
| Діапазон плавлення | 1374 градус - 1420 градус |
| Питома теплоємність (20-100 градусів) | 440 Дж/(кг·K) |
Безшовна труба GH3030: Таблиця розмірів і теоретичної ваги
Теоретична вага розраховується на основі щільності GH30308,4 г/см³.
Формула: Вага (кг/м)=(OD - WT) × WT × 0,02638
| Зовнішній діаметр (OD) | Товщина стінки (WT) | Теоретична вага (кг/м ) | Загальна обробка |
| 6,0 мм | 1,0 мм | 0,132 кг | Холодно витягнуті / капілярні |
| 10,0 мм | 1,5 мм | 0,336 кг | Cold Drawn |
| 18,0 мм | 2,0 мм | 0,844 кг | Холоднотягнуті / Б.А |
| 25,0 мм | 2,5 мм | 1,484 кг | Cold Drawn |
| 38,0 мм | 3,0 мм | 2,770 кг | Холоднотягнуті/гарячекатані |
| 57,0 мм | 3,5 мм | 4,945 кг | Гарячекатаний/маринований |
| 76,0 мм | 4,0 мм | 7,597 кг | Гарячекатаний |
| 108,0 мм | 5,0 мм | 13,586 кг | Гарячекатаний / кований |
| 219,0 мм | 8,0 мм | 44,530 кг | Ковані та оброблені |
2. Таблиця розрахункового допустимого тиску GH3030
Значення тиску розраховуються за формулою Барлоу та включають стандартний коефіцієнт безпеки. Gnee Steel, як спеціаліст із високих{1}}температур, зазначає, що допустимий тиск значно зменшується з підвищенням робочої температури.
Еталонний матеріал: відпалена безшовна труба GH3030
| OD x WT (мм) | при 20 градусах (МПа) | при 600 градусах (МПа) | при 800 градусах (МПа) |
| 10 x 1.0 | 25,5 МПа | 17,8 МПа | 8,2 МПа |
| 18 x 1.5 | 21,2 МПа | 14,8 МПа | 6,8 МПа |
| 25 x 2.0 | 20,4 МПа | 14,2 МПа | 6,5 МПа |
| 38 x 3.0 | 20,0 МПа | 14,0 МПа | 6,4 МПа |
| 57 x 4.0 | 17,9 МПа | 12,5 МПа | 5,7 МПа |
| 76 x 5.0 | 16,7 МПа | 11,6 МПа | 5,3 МПа |
| 108 x 6.0 | 14,2 МПа | 9,9 МПа | 4,5 МПа |
Відмова від відповідальності:Ці цифри наведено лише для інженерної довідки. Фактичні межі тиску повинні враховувати допуски на корозію та спеціальні стандарти безпеки (ASME, GB або EN).
3. Основні стандарти допуску для труб GH3030
Ми пропонуємо трубки GH3030 з високою точністю розмірів, щоб забезпечити безперебійну збірку в паливному колекторі або теплообміннику.
Допуск зовнішнього діаметра (OD):±0,1% або ±0,05 мм (залежно від того, що тугіше).
Допуск на товщину стінки (WT):±10% або ±0,03 мм.
прямолінійність:Менше або дорівнює 1,0 мм на метр (для автоматичних подач).
Застосування труб і труб Incoloy 800/800H/800HT
Трубка GH3030є важливим компонентом для деталей, що піддаються екстремальним термічним циклам:
Аерокосмічна:Паливопроводи та жарові труби в камерах згоряння реактивних двигунів.
Промислові печі:Радіаційні труби, оболонки термопар і футерівка печей.
Виробництво електроенергії:Внутрішні трубопроводи-для високотемпературних парових і газових турбін.
Нафтохімія:Опорні труби каталізатора та високотемпературні теплообмінники-.
Тестування труби Incoloy 800/800H/800HT
Gnee Steel славиться ідеальною точністю розмірів. Вся продукція проходить суворе тестування перед відправкою. Ми проводимо як руйнівний, так і не-руйнівний контроль усіх продуктів.
Випробування вихровими струмами
Аналіз гідростатичного тиску
Випробування на захист від точкової корозії
Електроенергетика
Ідентифікація складу матеріалу
Упаковка для труб Incoloy 800/800H/800HT
Гні Стальвикористовує найбезпечніші та найефективніші методи пакування для всіх видів транспортування вантажів. Наші методи пакування включають:
Дерев'яні ящики
Дерев'яні піддони
Упаковка в термоусадочну плівку
Картонні коробки
Дерев'яні ящики
Про Gnee Steel
Щоб забезпечити надійність без-дефектів у середовищах з-високошвидкісним повітряним потоком, коженТруба GH3030проходить суворий процес контролю якості:
Вакуумна індукційна плавка + електрошлаковий переплав:Вакуумна індукційна плавка в поєднанні з електрошлаковим переплавом дає ультра{0}}чистий метал.
Холодна прокатка/волочіння:Багатопрохідна обробка забезпечує точну точність розмірів.
Яскравий відпал:Відпал виконується в контрольованій атмосфері водню, щоб забезпечити чисту поверхню-без накипу.
100% не-руйнівний контроль:Кожна труба проходить вихрострумовий і ультразвуковий контроль (УЗ).
Сертифікація:Усі поставки постачаються з повним EN 10204 3.1 Сертифікатом перевірки матеріалу (MTC).
Сертифікат Gnee Steel GH3030 Tube
FAQ
Q1: Як GH3030 порівнюється з трубами з нержавіючої сталі 310S?
A:У той час як 310S є звичайною жаростійкою-сталлю, GH3030 є суперсплавом-на основі нікелю. Він забезпечує значно кращу стійкість до окислення та запобігає крихкості «сигма-фази», яка вражає нержавіючі сталі після тривалого-терміну впливу 800 градусів.
Q2: Чи можна легко зварювати труби GH3030?
A:так GH3030 цінується за чудову зварюваність. Його можна з’єднати за допомогою TIG, MIG або точкового зварювання без ризику розтріскування після-зварювання, що робить його ідеальним для складних теплових систем.
Запитання 3. Який у вас типовий час виготовлення труб-нестандартного розміру?
A:Складські товари відправляються протягом7 днів. Для індивідуальних-точних замовлень наш типовий час виконання становить3-4 тижні, включаючи повний не-руйнівний контроль.
Запитання 4. Чи підтримуєте ви глобальну доставку від дверей-до-дверей?
A:так Як досвідченийглобальний експортер, ми надаємо повітряну, морську та експрес-логістику з повною підтримкою митного оформлення в понад 60 країнах.
