1. Які основні конструктивні характеристики та стандартні специфікації для мідно--нікелевих- фланців і в яких застосуваннях вони найбільш доречні?

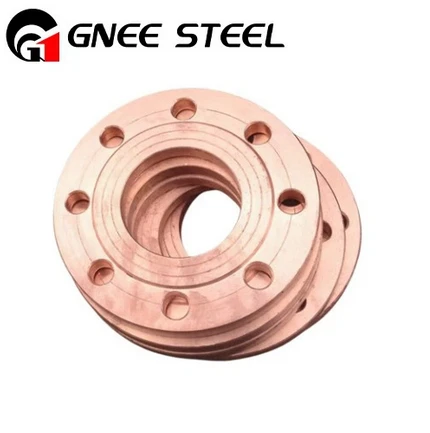

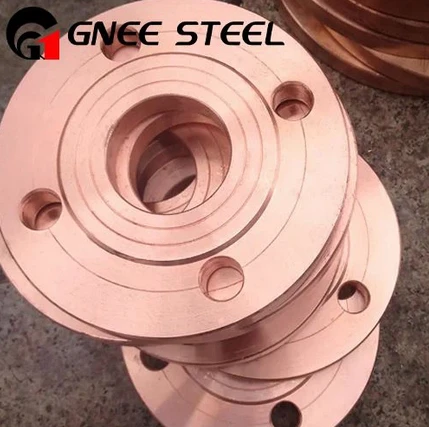

Мідно-нікелевий-фланець (SO фланець) характеризується отвором із внутрішнім діаметром, дещо більшим за зовнішній діаметр з’єднувальної труби. Труба «ковзає» в цей отвір, а потім приварюється-угловим зварюванням як на внутрішній поверхні втулки, так і зовні до втулки фланця. Ця конструкція регулюється розмірним стандартом ASME B16.5 і виготовляється з Cu-Ni матеріалів, що відповідають таким стандартам, як ASTM B171 (пластина) або ASTM B283 (коваки).
До його визначальних характеристик належать:
Легкість вирівнювання: конструкція-на ковзанні спрощує початкову підгонку-, оскільки труба сама-центрується в отворі фланця. Це особливо вигідно в польових установках або для систем з численними підключеннями.
Нижча вартість виготовлення: у порівнянні з фланцем зі зварюваною шийкою, фланець із ковзанням -On вимагає менш точної підготовки кінців труби (спочатку не потрібен фасок) і, як правило, використовує менше матеріалу, що робить його економнішим вибором.
Зменшена загальна довжина збірки: фланець ковзає по трубі, тому втулка не подовжує довжину системи, як це робить горловина фланця під приварку.
Відповідні програми:
Фланці з ковзанням-найкраще підходять для низького--помірного тиску та не-циклічної експлуатації в системах Cu-Ni. Ідеальні випадки використання включають:
Лінії морської води низького{0}}напору: для суднової охолоджувальної води, магістралей пожежної води (де тиск контролюється) і колекторів баластної системи.
Технологічні та приладові повітряні лінії в морських середовищах, де потрібна стійкість до корозії, але тиск помірний.
Трубопроводи для будівельних робіт: для-забірних або випускних ліній морської води великого діаметру на прибережних об’єктах.
Не-критичні, статичні системи: де теплове розширення, вібрація та навантаження від втоми мінімальні.
Вони не рекомендовані для сильних циклічних навантажень, систем високого-тиску або послуг із значними коливаннями температури через концентрацію внутрішнього напруження в подвійних кутових зварних швах.
2: Які основні структурні та -пов’язані з корозією слабкі сторони конструкції фланця з ковзанням-On у разі використання з мідно-нікелевими сплавами, особливо порівняно з фланцями з привареною шийкою?
Зручність фланця Slip{0}}On пов’язана зі спеціальними інженерними компромісами, які зосереджені на пластичному, корозійно-стійкому матеріалі, як-от Cu-Ni:
Структурні недоліки:
Концентрація напруг: Шлях навантаження від труби до фланця проходить через два перпендикулярні кутові зварні шви, створюючи різку зміну жорсткості. Це призводить до високих факторів концентрації напруги, що робить з’єднання більш сприйнятливим до втомного руйнування під дією згинальних моментів або термічних циклів. Стиковий шов фланця Weld Neck забезпечує поступовий перехід, плавно розподіляючи напругу.
Нижчий номінальний тиск: для того самого номінального розміру та матеріалу фланець із ковзанням-on зазвичай має номінальний тиск приблизно на 2/3 від фланця з привареною шийкою. Це пов’язано з використанням кутових зварних швів і зазору між трубою та отвором фланця.
Схильність до викривлення: тонша втулка та подвійне зварювання можуть призвести до більшого викривлення (викривлення) під час процесу зварювання, якщо не контролювати його ретельно, що потенційно може порушити рівність ущільнювальної поверхні.
Слабкі сторони-, пов’язані з корозією:
Внутрішня щілина: найбільш критичним недоліком є неминучий кільцевий зазор між зовнішнім діаметром труби та внутрішнім отвором фланця. Цей зазор, зазвичай між 1,5-3 мм, є ідеальною щілиною. У застійній або-морській воді з низьким потоком ця зона дезоксигенується, що призводить до агресивної щілинної корозії, яка може вразити як зовнішній діаметр труби, так і внутрішній простір фланця зсередини, приховані від очей. Це основний тип відмови для фланців Cu-Ni Slip-On.
Збільште вдвічі зони-термічного впливу (ЗТВ): два кутових шви створюють дві окремі ЗТВ на трубі. Термічні цикли можуть локально змінювати мікроструктуру, потенційно роблячи ці окружні смуги більш вразливими до вибіркової корозії, якщо їх не обробити належним чином після -зварювання.
Турбулентність і ерозія: внутрішня сходинка на з’єднанні труби-з-фланцем порушує плавний потік, створюючи турбулентність, яка може призвести до локальної ерозії-корозії, особливо у високо-швидкісних системах.
3. Які критичні унікальні процедури зварювання, ущільнення та встановлення для забезпечення надійного мідно--нікелевого-фланцевого з’єднання?
Пом’якшення внутрішніх недоліків Cu-Ni Slip-On фланця вимагає суворого процедурного контролю:
Процедура зварювання:
Управління кореневим зазором: перед зовнішнім кутовим зварюванням важливо спочатку загерметизувати внутрішню щілину. Це робиться шляхом застосування невеликого зварного -зварного шва на межі кінця труби та втулки фланця зсередини. Це зварювання має бути виконано з точністю (за допомогою GTAW), щоб повністю зплавити корінь і усунути тріщину.Пропуск цього внутрішнього зварювального шва є основною помилкою встановлення.
Контрольоване підведення тепла: як внутрішнє ущільнювальне зварювання, так і зовнішнє кутове зварювання повинні виконуватися з низьким підведенням тепла (стрингери, контрольована температура між проходами<150°C/300°F) to minimize distortion and HAZ size.
Наповнювач: використовуйте сумісний наповнювач, наприклад ERNiCu-7 (Monel 60) або відповідний медно-нікелевий дріт, забезпечуючи належну текучість і стійкість до корозії.
Герметизація щілини (альтернативний метод): якщо внутрішнє зварювання неможливо (наприклад, при малому діаметрі), перед остаточним зварюванням у кільцеву щілину через невеликий просвердлений отвір можна ввести схвалену суміш для герметизації щілин (високо{2}}температурну, -стійку до морської води епоксидну смолу). Це вторинне, менш{5}}бажане пом’якшення.
Установка та вирівнювання:
Глибина вставлення труби: трубу необхідно вставляти доти, доки вона не буде на одному рівні з поверхнею втулки фланця. Поширеною помилкою є занадто глибоке вставлення, що перешкоджає належному внутрішньому ущільненню.
Зварювання прихватками для вирівнювання: використовуйте мінімальні прихватки (4 позиції), щоб утримувати вирівнювання перед виконанням повного зварювання. Перед остаточним зварюванням перевірте паралельність поверхні фланця до ділянки труби.
Обробка -після зварювання: після зварювання вузол необхідно протравлювати та пасивувати, щоб видалити нагрівання та відновити однорідну захисну оксидну плівку над зварним швом і ЗТВ. Шліфування зовнішнього шва до гладкого контуру зменшує концентрацію напруги.
4. Як продуктивність і загальна вартість володіння (TCO) Cu-Ni Slip-On Flange порівняно з Cu-Ni Weld Neck Flange у системі охолодження морською водою?
Вибір представляє собою класичний компроміс CAPEX проти OPEX/ризик-.
Початкова вартість (CAPEX): фланець -Slip-On є очевидним переможцем. Витрати на матеріали нижчі (менша маса кування), а монтажні роботи зазвичай швидші та потребують менших навичок зварника, ніж точне стикове зварювання. Для великих проектів із сотнями фланців ця економія є значною.
Довгострокова -ефективність і ризик (OPEX):
Надійність: фланець Weld Neck значно кращий. Його чудова втомна міцність, відсутність внутрішніх тріщин і плавний перехід напруги роблять його вибором за замовчуванням для критично важливих високо-систем доступності, таких як морські платформи з охолодженням морською водою або морські силові установки. Його ризик виходу з ладу значно нижчий.
Можливість перевірки та обслуговування: стиковий зварний шов фланця Weld Neck можна повністю рентгенографувати для перевірки цілісності. Складну геометрію внутрішнього зварного шва Slip{1}}On важко перевірити не-руйнівним шляхом. Прихована щілина в Slip-On — це постійне місце корозії, яке неможливо контролювати.
Час простою системи: несправність фланцевого з’єднання-часто вимагає вирізання та заміни цілої частини труби. Фланець Weld Neck можна просто відкрутити.
Вердикт TCO: для не-критичних, легкодоступних систем із низьким{1}}тиском, де основним фактором є початковий бюджет, фланці Slip{2}}On пропонують дійсне рішення з нижчою-TCO. Для будь-якого критичного, високого{5}}тиску, циклічного або важкодоступного--обслуговування (наприклад, підводні, внутрішні резервуари), вища початкова вартість фланця Weld Neck багаторазово виправдана значно нижчим ризиком виходу з ладу, скороченням технічного обслуговування та довшим терміном служби, що призводить до нижчої справжньої загальної вартості володіння.
5. Які конкретні перевірки та перевірки якості мають першорядне значення для щойно виготовлених або встановлених Cu-Ni Slip{2}}фланцевих з’єднань?
Ретельна перевірка-не підлягає обговоренню, щоб компенсувати вразливі місця, властиві конструкції:
Перевірки перед-встановленням:
Перевірка матеріалу (PMI): підтвердьте, що і фланець, і труба мають вказаний клас Cu-Ni (C70600/C71500) за допомогою рентгенівської флуоресценції (XRF).
Перевірка розмірів: перевірте поверхню фланця (наприклад, рельєфну поверхню), діаметр отвору та довжину втулки відповідно до B16.5.
Перевірка-налаштування: переконайтеся, що трубу вставлено на правильну глибину (врівень із поверхнею втулки) і що кільцевий зазор є рівним.
У-процесі перевірки зварювання:
Відповідність специфікації процедури зварювання (WPS): Перевірте кваліфікацію зварювальника та дотримання схваленої WPS щодо попереднього нагріву, температури між проходами та техніки.
Візуальна перевірка зварного шва внутрішнього ущільнення (якщо доступна): це критично. Використовуйте бороскоп, щоб перевірити зварювання внутрішнього ущільнення на повне зварювання, відсутність тріщин і повне перекриття між трубою--фланцем.
Огляд після-зварювання:
Візуальне тестування (VT): Перевірте зовнішній кутовий зварний шов на прийнятний профіль, відсутність підрізу та належне посилення. Шукайте ознаки викривлення на поверхні фланця.
Тест на проникнення барвника (PT): обов’язковий для зовнішнього кутового зварювання для виявлення поверхневих-розривних тріщин або непроплавлення.
Перевірка-очищення після зварювання: переконайтеся, що всі нагрівання видалено, а протравлена поверхня має рівномірне матове покриття, що вказує на належну пасивацію.
Остаточна перевірка системи:
Гідростатичне випробування: зібрана система повинна бути випробувана тиском. Уважно стежте за всіма з’єднаннями Slip{1}}on на наявність витоків, які можуть свідчити про невдалу внутрішню герметизацію зварювання або корозію в прихованій щілині, яка вже почалася.
Перевірка моменту затягування болтів: переконайтеся, що всі болти на фланці закручені зіркоподібно до вказаного значення, щоб забезпечити рівномірне навантаження на прокладку, оскільки деформований фланець дуже схильний до протікання.
