1. Які фундаментальні металургійні відмінності між Incoloy 800 і Incoloy 825 і як ці відмінності визначають їх основне промислове застосування для безшовних труб?
Хоча Incoloy 800 (UNS N08800) і Incoloy 825 (UNS N08825) є сплавами нікель-залізо-хром, їхні різні хімічні склади призводять до значно різних профілів продуктивності та областей застосування для безшовних труб.
Incoloy 800 – це аустенітний сплав, розроблений для високо-температурної міцності та стійкості до окислення. Його основний склад - баланс нікелю (~31%), хрому (~21%) і заліза (баланс), з добавками алюмінію і титану для зміцнення. Його визначальною характеристикою є чудова стійкість до окислення, науглерожування та сульфідації при температурах до 1100 градусів (2012 градусів F). Він також зберігає хорошу міцність і стійкий до хлоридного корозійного розтріскування.
Основні застосування труб для Incoloy 800:
Трубки теплообмінника та парогенератора: в етиленових печах і печах риформінгу, а також у парогенераторах атомних електростанцій, де стійкість до високо{1}}температурної корозії та повзучості має вирішальне значення.
Оболонка термопари та високо{0}}температурний технологічний трубопровод: для транспортування гарячих газів і продуктів згоряння в нафтохімічній обробці.
Трубопроводи для виробництва електроенергії: труби пароперегрівача та повторного нагрівача в котлах, що працюють на викопному паливі.
Incoloy 825, навпаки, є сплавом, створеним для водної стійкості до корозії в агресивних хімічних середовищах. Він містить більшу кількість нікелю (~42%) для стійкості до відновних умов і хлоридного корозійного розтріскування, значний вміст хрому (~21,5%) для стійкості до окисної кислоти та критичні добавки молібдену (~3%) і міді (~2,2%). Молібден забезпечує стійкість до точкової та щілинної корозії в хлоридних розчинах, тоді як мідь підвищує стійкість до сірчаної кислоти.
Основні застосування труб для Incoloy 825:
Трубопроводи хімічного процесу: для обробки сірчаної та фосфорної кислот, хлорангідридів кислот і складних технологічних потоків на травильних, добривних і фармацевтичних заводах.
Морські нафто- та газопроводи: для систем нагнітання в свердловини, потоки та морської води, де потрібна стійкість до точкової та кислої дії (H₂S).
Контроль забруднення скруберних каналів: поводження з кислотними стічними водами та димовими газами.
Підсумок вибору: виберіть безшовні труби Incoloy 800 для гарячих газоподібних середовищ. Виберіть безшовну трубу Incoloy 825 для холодних/вологих, хімічно агресивних рідин або багатофазних середовищ.
2. У контексті використання кислих речовин (середовища, що містять H₂S-) у нафті та газі, чому часто вказується безшовна труба Incoloy 825 і які конкретні умови матеріалу та випробування є обов’язковими?
Incoloy 825 є першокласним матеріалом для легкого та помірно сильного окислення завдяки високому вмісту нікелю, який забезпечує стійкість до сульфідного розтріскування (SSC) і хлоридного корозійного розтріскування (Cl-SCC), поширених у видобутку нафти та газу.
Основні причини специфікації:
Вміст нікелю: ~42% вміст нікелю стабілізує аустенітну структуру, роблячи її високостійкою до механізмів водневої крихкості, які викликають SSC.
Молібден і хром: забезпечують стійкість до загальної та точкової корозії, викликаної хлоридами та іншими галогенідами, які часто присутні у видобутій воді.
Однорідність безшовної труби: для свердловинної труби та трубопроводів високого{0}}тиску перевага віддається безшовній трубі. Це гарантує рівномірну мікроструктуру-без дефектів по всій стінці труби без поздовжніх зварних швів, які могли б бути потенційними місцями початку корозії або розтріскування під високим навантаженням.
Обов'язкові матеріальні умови та випробування для кислих продуктів:
Умови відпалу в розчині: Труби повинні постачатися в стані повністю відпалу в розчині (зазвичай 930-980 градусів для 825) і загартовані водою, щоб забезпечити однорідну мікроструктуру без напруги з усіма карбідами в розчині.
Контроль твердості: відповідно до таких стандартів, як NACE MR0175/ISO 15156, максимально допустима твердість суворо дотримується (зазвичай менше або дорівнює 22 HRC для кованих/кованих прутів/плит/труб). Це перевіряється на тілі та кінцях труби.
Випробування на сульфідні розтріскування під напругою (SSC): Матеріал піддається стандартизованим, прискореним SSC випробуванням відповідно до NACE TM0177, метод A (випробування на розтягування) або метод D (випробування подвійною консольною балкою) у середовищі, що імітує кислий розсол. Проходження цих тестів підтверджує придатність обігрівача до експлуатації.
Перевірка хімічного складу: необхідний суворий контроль таких елементів, як сірка та фосфор (зберігається на дуже низькому рівні), щоб запобігти сегрегації та підвищити стійкість до розтріскування, -спричиненого воднем.
3. Які ключові переваги використання безшовних труб Incoloy 800 для високотемпературних-теплообмінників перед звичайними нержавіючими сталями, наприклад 304H або 321H?
Incoloy 800 пропонує вирішальні переваги продуктивності у вимогливих -теплообмінних програмах, виправдовуючи свою вищу початкову вартість подовженим терміном служби та надійністю.
Ключові переваги перед 304H/321H:
Висока -температурна міцність і стійкість до повзучості: Incoloy 800 зберігає свою міцність на розтягнення та міцність при повзучості за температур вище 600 градусів значно краще, ніж нержавіюча сталь серії 300. Це дозволяє використовувати тонші стінки трубок для еквівалентного утримання тиску або довшого терміну служби при тому самому навантаженні.
Покращена стійкість до окислення та науглерожування: вищий, збалансований вміст нікелю та хрому разом з алюмінієм дозволяє Incoloy 800 утворювати більш стабільну, захисну та адгезійну оксидну накип (Cr₂O₃ з Ni/Fe шпінеллю). Це забезпечує набагато кращу стійкість проти:
Окислення: повільніша втрата металу та розколювання окалини на повітрі чи парі.
Науглерожування: Стійкість до проникнення вуглецю в середовище обробки вуглеводнів (наприклад, печі для крекінгу етилену), що може спричинити крихкість і руйнування стандартної нержавіючої сталі.
Покращена мікроструктурна стабільність: він менш схильний до утворення шкідливої сигма-фази після тривалого-терміну впливу в діапазоні 650-870 градусів, що може викликати крихкість нержавіючої сталі з високим вмістом хрому.
Стійкість до розтріскування під напругою хлориду: хоча він і не захищений, його високий вміст нікелю забезпечує кращу стійкість, ніж 304/321, у середовищах, де можуть концентруватися хлориди.
Вплив застосування: у паровому метановому риформері або етиленовій печі використання безшовних труб Incoloy 800 замість 321H може означати різницю між довжиною циклу 5-7 років проти 2-4 років до необхідності зупинки для заміни труб, що безпосередньо впливає на доступність і прибутковість заводу.
4. Які критичні міркування та найкращі практики для зварювання систем безшовних труб Incoloy 800 та 825?
Обидва сплави легко зварюються, але потребують спеціальних процедур, щоб зберегти їхні властивості проти корозії чи високих{0}}температур.
Загальні передові практики:
Вибір процесу: дугове зварювання в газовому вольфрамі (GTAW/TIG) є кращим для кореневих і гарячих проходів для максимального контролю та чистоти. Екранована металева дуга (SMAW) і газова металева дуга (GMAW) прийнятні для заповнення та заглушки.
Чистота: Ретельне видалення всіх забруднень (олії, жиру, фарби, маркувальних чорнил) має важливе значення. Слід використовувати спеціальні дротяні щітки з нержавіючої сталі.
Спеціальні-протоколи Alloy:
Для Incoloy 800 (експлуатація при високих-температурах):
Наповнювач: використовуйте наповнювач Inconel 82 (ERNiCr-3) або Inconel 617 для відповідності міцності при високій температурі та стійкості до окислення.
Надходження тепла: допустиме помірне надходження тепла. Основна увага приділяється досягненню надійного, повністю аустенітного металу зварного шва з хорошою пластичністю.
Термообробка після-зварювання (PWHT): зазвичай не потрібна для більшості високо{1}}температурних робіт. Однак для важких умов експлуатації або для зняття напруги при виготовленні можна виконати відпал розчину (980-1010 градусів) і загартування.
Для Incoloy 825 (стійка-корозія):
Наповнювач: використовуйте відповідний наповнювач Incoloy 825 (ERNiCrMo-3), щоб підтримувати баланс стійкості до корозії (Ni-Cr-Mo-Cu) у зварному з’єднанні.
Контроль надходження тепла: використовуйте низьке та помірне надходження тепла та контролюйте міжпрохідну температуру (зазвичай<150°C) to minimize the risk of micro-fissuring and to avoid excessive precipitation of carbides in the heat-affected zone (HAZ), which could impair corrosion resistance.
PWHT: для максимальної стійкості до корозії в суворих середовищах після зварювання рекомендується повний відпал розчину та швидке загартування, щоб розчинити будь-які опади HAZ.
5. Які основні випробування якості та сертифікати відрізняють стандартну безшовну трубу від труби, придатної для критичних резервуарів/сервісів під тиском ASME або ASTM?
Критичні програми вимагають перевірки, що значно перевищує стандартні звіти про випробування на заводі (MTR).
Обов'язкові базові сертифікати:
Специфікації ASTM/ASME: труба має відповідати ASTM B163/ASME SB163 для безшовних труб 800/825 або ASTM B423/ASME SB423 для безшовних труб 825. MTR має підтверджувати хімічні та механічні властивості.
Відстеження тепла та партії: повне відстеження від готової труби до вихідного розплаву необхідне для всієї роботи з кодом.
Критичні додаткові випробування (зазначені в замовленні на купівлю):
Не-руйнівна експертиза (NDE):
100% вихровий струм або ультразвуковий контроль: для виявлення поздовжніх і поперечних дефектів. Безшовні труби зазвичай проходять 100% перевірку.
Випробування на гідростатичний тиск: кожна труба випробовується на тиск, визначений стандартом (наприклад, 1,5-кратний розрахунковий тиск).
Випробування на корозію (для Incoloy 825):
Випробування на міжкристалітну корозію: метод А ASTM G28 (для хром-вмісних сплавів) на сенсибілізованому зразку перевіряє належну термічну обробку та стійкість до міжкристалітної атаки.
Випробування на точкову корозію: ASTM G48, метод А для підтвердження показників еквівалентного числа (PREN) стійкості до точкової корозії.
Спеціалізовані високо{0}}температурні випробування (для Incoloy 800):
Випробування на повзучість і-напруження на розрив: дані з розплаву можуть знадобитися для перевірки конструкції в умовах високих-температур.
Оцінка мікроструктури: перевірка розміру зерна (часто ASTM No. 5 або дрібніше) і відсутність суцільних карбідів на межах зерен.

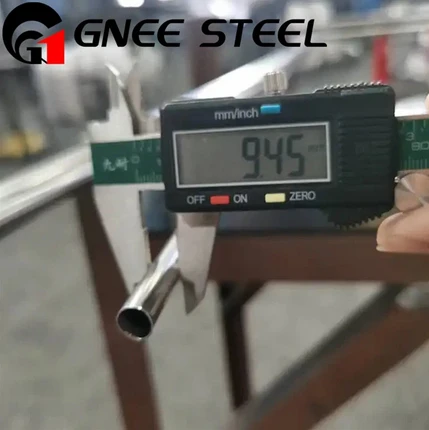

Розмірна та візуальна перевірка: сувора перевірка OD, WT, довжини, прямолінійності та стану внутрішньої/зовнішньої поверхні (наприклад, відсутність окалини, ямок, швів).
Таким чином, безшовні труби Incoloy 800 і 825 є критично важливими технічним компонентом у відповідних сферах роботи при високих-температурах і агресивній корозії. Їх успішне впровадження залежить від правильного вибору сплаву на основі навколишнього середовища, дотримання спеціалізованих кодів виготовлення та суворої перевірки якості, щоб гарантувати, що продуктивність відповідає намірам проекту в довгостроковій перспективі.
