Дізнайтеся про специфікації фланців ASTM B564 Inconel 601
Дізнайтеся про специфікації фланців ASTM B564 Inconel 601

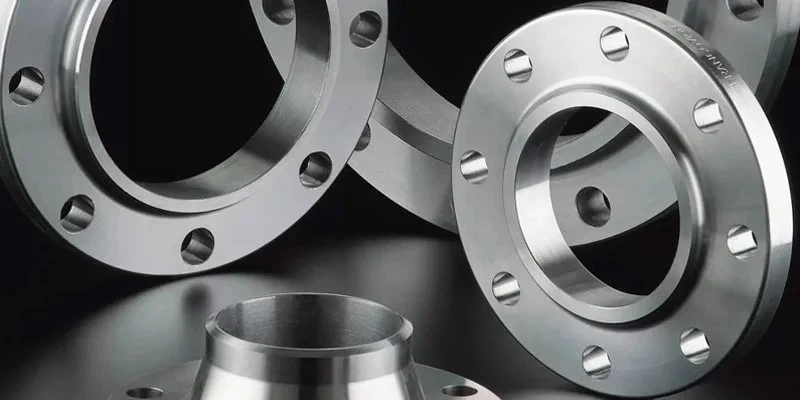

Фланці ASTM B564 Inconel 601 — це трубні фітинги з нікель-хромового сплаву (UNS N06601), відомі своєю чудовою -температурною міцністю та стійкістю до окислення, які широко використовуються в хімічній, аерокосмічній та енергетичній промисловості. Ці фланці доступні з різними значеннями тиску (від 150# до 2500#) і типами ущільнювальної поверхні (RF, FF, RTJ), з розмірами від 1/2 дюйма до 48 дюймів, що відповідають стандартам, таким як ASME SB-564. Завдяки вмісту алюмінію ці фланці надзвичайно добре працюють у суворих високотемпературних середовищах, демонструючи чудову термостабільність і стійкість до корозії.
Що таке матеріал SB 564?
ASTM B564 є стандартною специфікацією для поковок з нікелевих сплавів. Специфікація ASME SB 564 охоплює поковки з нікелевих сплавів. Ці сплави класифікуються на різні марки залежно від їх хімічного складу. Кожен сплав повинен пройти хімічний аналіз для визначення його хімічного складу.
Inconel 601 – це нікель-хромовий сплав, відомий чудовою -стійкістю до окислення при високих температурах і стійкістю до корозії. Це робить його ідеальним матеріалом для -високотемпературних застосувань, наприклад у хімічній, нафтохімічній та аерокосмічній промисловості.
Фланці Inconel 601 доступні в різноманітних розмірах, номінальних значеннях тиску та типах, у тому числі фланці з привареною шийкою, фланці з ковзанням-, фланці з приварюванням під розтруб, глухі фланці та різьбові фланці. Це дозволяє клієнтам вибрати найбільш відповідний фланець для своїх конкретних потреб.
Стандартні характеристики фланців Inconel 601
Стандарти
ASTM B564/ ASME SB564, ANSI B16.5, ANSI B16.47, ANSI B16.36, ANSI B16.48, BS 4504, EN1092, UNI 2277/2278, DIN, JIS, SABS1123, ГОСТ-12820
Розміри
ANSI B16.5, ANSI B16.47 серії A & B, MSS SP44, ASA, API-605, AWWA, спеціальні креслення
Клас
150 фунтів, 300 фунтів, 600 фунтів, 900 фунтів, 1500 фунтів, 2500 фунтів, стандарт DIN ND-6,10, 16, 25, 40.
Форми
SORF, WNRF, BLRF, SWRF, LAP Joint, Threaded, Reducing, Spectacle
Діапазон розмірів (дюйми)
Від ½" (15 НБ) до 48" (1200 НБ)
Тип обличчя
Плоска грань (FF), піднята грань (RF), кільцеве з’єднання (RJT)
Еквівалентні марки фланців Inconel 601
| СТАНДАРТ | WERKSTOFF NR. | UNS | JIS | BS | ГОСТ | AFNOR | EN |
|---|---|---|---|---|---|---|---|
| 601 | 2.4851 | N06601 | NCF 601 | NA 49 | XH60BT | NC23FeA | NiCr23Fe |
Хімічний склад фланців сплаву 601
| Оцінка | C | Мн | Si | S | Cu | Fe | Ni | кр |
|---|---|---|---|---|---|---|---|---|
| 601 | 0,10 макс | 1,0 макс | 0,5 макс | 0,015 макс | 1,0 макс | Баланс | 58.0 – 63.0 | 21.0 – 25.0 |
Механічні властивості фланця Inconel 601 WNRF
| елемент | Щільність | Температура плавлення | Міцність на розрив | Межа текучості (зміщення 0,2%) | Подовження |
|---|---|---|---|---|---|
| 601 | 8,1 г/см3 | 1411 градусів (2571 градусів F) | Псі – 80 000, МПа – 550 | Psi – 30 000, МПа – 205 | 30 % |
ASTM B564 Inconel 601 Допуск на розміри фланців
| ПРИВАРЮВАННЯ ГОРИЙКИ ФЛАНЦІВ | ||||
|---|---|---|---|---|
| 0 | Зовнішній діаметр | Коли 0 дорівнює 24″ або менше | ±0.06″ | ±1,6 мм |
| Коли O більше 24" | ±0.12″ | ±3,2 мм | ||
| R | Діаметр контактної поверхні | Рельєфна грань на 0,06 дюйма (1,6 мм). | ±0.03″ | ±0,8 мм |
| Рельєфна грань 0,25 дюйма (6,4 мм). | ±0.02″ | ±0,5 мм | ||
| A | Діаметр втулки в точці зварювання | NPS 5 і менше | +0.09″, -0.03″ | +2.4 мм, -0,8 мм |
| NPS 6 і більше | +0.16″, -0.03″ | +4.0 мм, -0,8 мм | ||
| B | Внутрішній діаметр | NPS 10 і менше | ±0.03″ | ±0,8 мм |
| НПС з 12 по 18 включно | ±0.06″ | ±1,6 мм | ||
| NPS 20 і більше | +0.12″, -0.06" | +3.2 мм, -1,6 мм | ||
| X | Діаметр втулки біля основи | Коли втулка становить 24 дюйми або менше | ±0.06″ | ±1,6 мм |
| Коли Hub Base перевищує 24 дюйми | ±0.12″ | ±3,2 мм | ||
| c | Товщина | NPS 18 і менше | +0.12″, -0.00″ | +3.2 мм, -0,0 мм |
| NPS 20 і більше | +0.19″, -0.00″ | +4.8 мм, -0,0 мм | ||
| буріння | Діаметр кола болта | ±0.06″ | ±1,6 мм | |
| Відстань між болтовими отворами | ±0.03″ | ±0,8 мм | ||
| Ексцентриситет кола болта та торця відносно отвору | NPS 21/2 і менше | ±0.03″ | ±0,8 мм | |
| NPS 3 і більше | ±0.06″ | ±1,6 мм | ||
| Довжина через втулку | NPS 10 і менше | ±0.06″ | ±1,6 мм | |
| NPS 12 і більше | ±0.12″ | ±3,2 мм | ||
| ФЛАНЦІ НАКЛИЗУВАННЯ, З’ЄДНАННЯ ВНАХЛЕСТ, ЗВАРЮВАННЯ ГРУЗКОВИМИ, РІЗЬБОВІ ТА ГЛУХІ ФЛАНЦІ | ||||
|---|---|---|---|---|
| O | Зовнішній діаметр | Коли O становить 24 дюйма або менше Коли O більше 24″ |
±0.06″ ±0.12″ | ±1,6 мм ±3,2 мм |
| R | Діаметр контактної поверхні | Рельєфна грань 0,06 дюйма (1,6 мм) Рельєфна грань 0,25 дюйма (6,4 мм) | ±0.03″ ±0.02″ | ±0,8 мм ±0,5 мм |
| B | Внутрішній діаметр на поверхні фланців під зварювання Внутрішній діаметр зварювання-з’єднання внапуск і розетки |
NPS 10 і менше NPS 12-18, включно NPS 20 і більше |
±0.03″ ±0.06″ +0.12″, -0.06″ | ±0,8 мм ±1,6 мм +3.2 мм, -1,6 мм |
| NPS 10 і менше NPS 12 і більше |
+0.03″, -0.00″ +0.06″, -0.00″ | +0.8 мм, -0,0 +1.6 мм, -0,0 мм |
||
| Q | Цековка, різьбові фланці | NPS 10 і менше NPS 12 і більше |
+0.03″, -0.00″ +0.06″, -0.00″ | +0.8 мм, -0,0 + 1.6 мм, -0,0 мм |
| X | Діаметр втулки біля основи | NPS 12 і менше NPS 14 і більше |
+0.09″, -0.06″ ±0.12″ | +2.4 мм, -1,6 ±3,2 мм |
| c | Товщина | NPS 18 і менше NPS 20 і більше |
+0.12″, -0.00″ +0.19″, -0.00″ | +3.2 мм, -0,0 +4.8 мм, -0,0 мм |
| буріння | Діаметр кола болта Відстань між отворами для болтів | ±0.06″ ±0.03″ | ±1,6 мм ±0,8 мм |
|
| Ексцентриситет кола болта та торця відносно отвору | НПС 2В2 і менше NPS 3 і більше |
±0.03″ ±0.06″ | ±0,8 мм ±1,6 мм |
|
| Загальна довжина через втулку | NPS 18 і менше NPS 20 і більше |
+0.12", -0.03" +0.19", -0.03" |
+3.2 мм, -0,8 мм +4.8 мм, -1,6 мм |
|
Типове застосування фланців Inconel 601:
Термічна обробка: печі, захисні трубки термопар, трубки для впорскування кисню.
Хімічна обробка: корозійні середовища, реактори.
Аерокосмічна промисловість і виробництво електроенергії: високотемпературні-компоненти.
Нафта і газ: середовища з високими температурами та корозійними умовами.
Чому варто обрати Gnee як постачальника сплавів на основі-нікелю
✅ Понад 18 років досвіду експорту, продукція продається більш ніж у 80 країнах
✅ Сертифіковано ISO, SGS і BV
✅ Глобальна інвентаризація труб, пластин і прутків зі сплавів інконель, хастеллой, інколой і монель
✅ Доступні послуги обробки на замовлення, включаючи різання, полірування, обробку з ЧПУ та пакування
✅ Швидка доставка протягом 7-15 днів за підтримки глобальних логістичних партнерів
