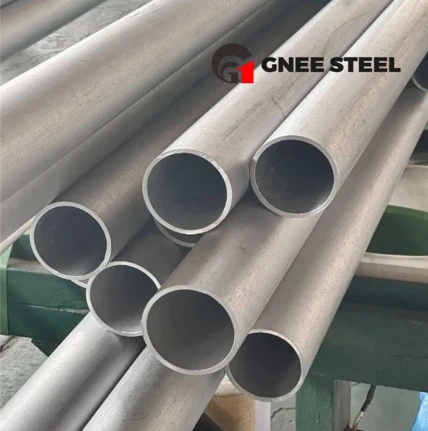

1: Яке основне металургійне обґрунтування визначення UNS N02201 (нікель 201) замість стандартного нікелю 200 у стандарті ASTM B725 для зварних труб, особливо для роботи при підвищених температурах?
Вибір UNS N02201 (нікель 201) в рамках ASTM B725 є прямою та критичною реакцією на конкретний металургійний механізм руйнування: графітизацію. Незважаючи на те, що і нікель 200, і нікель 201 є комерційно чистими кованими нікелевими сплавами, їх визначальною відмінністю є вміст вуглецю. Нікель 200 (UNS N02200) допускає до 0,15% вуглецю, тоді як нікель 201 є низько{11}}варіантом вуглецю з максимальним вмістом вуглецю 0,02%.
Ця специфікація має першочергове значення для зварних труб, призначених для безперервної або циклічної експлуатації вище приблизно 315 градусів (600 градусів F). При цих підвищених температурах вуглець у твердому розчині в нікелевій матриці стає рухомим. У нікелі 200 цей вуглець може з часом мігрувати до меж зерен і випадати у вигляді дискретних вузликів графіту. Цей процес, відомий як графітизація, має серйозні наслідки:
Крихкість: частинки графіту створюють порожнечі та концентратори напруги на кордонах зерен, різко знижуючи пластичність і ударну в’язкість.
Втрата механічної міцності: структурна цілісність труби порушується, послаблюючи її стійкість до внутрішнього тиску та зовнішніх навантажень.
Початок корозії: інтерфейс графітової-матриці забезпечує переважний шлях для міжкристалічної корозії.
Для зварної труби ASTM B725, яка включає поздовжній зварний шов і пов’язану з ним зону термічного-впливу (HAZ), ризик збільшується. ЗТВ вже є областю мікроструктурної неоднорідності. Введення потенціалу для графітизації в цій області створює критичну слабку ланку. Таким чином, специфікація ASTM B725 щодо нікелю 201 гарантує, що зварний трубний вузол має довгострокову -термічну стабільність. Це обов’язковий вибір для таких застосувань, як високо{9}}температурні лінії передачі каустичної рідини, теплообмінні труби в органічних хімічних процесах і труби для завантаження печі, де збереження пластичності та стійкості до корозії за температури не-підлягає обговоренню.
2. Для яких конкретних промислових застосувань зварна труба ASTM B725 з нікелю 201 є не лише придатною, але й найбільш економічно{3}}ефективним і технічно оптимальним рішенням?
Зварні труби ASTM B725 з нікелю 201 знаходять свою нішу в агресивних хімічних процесах (CPI) і -застосуваннях з високою чистотою, де її унікальний набір властивостей забезпечує найкращий баланс продуктивності, технологічності та вартості терміну служби.
Основні домени додатків:
Виробництво та транспортування каустичної соди (NaOH) і калію (KOH): це архетипне застосування. Нікель 201 забезпечує виняткову стійкість до гарячих, концентрованих і навіть розплавлених лугів, коли нержавіюча сталь швидко руйнується через корозійне розтріскування під напругою та загальну корозію. Труби ASTM B725 використовуються для живлення випарника та ліній виробництва продуктів, міжступеневих трубопроводів передачі та транспортування розплавленої каустичної рідини. Зварна конструкція забезпечує великі діаметри (6" NPS і більше), необхідні для -пропускної здатності заводу за невелику частку вартості безшовних альтернатив.
Органічний хімічний синтез: у процесах, що включають галогеновані сполуки, каталізатори або органічні кислоти (наприклад, заводи жирних кислот, виробництво акрилової кислоти), де хлориди можуть бути присутні як домішки або -побічні продукти. Нікель 201 забезпечує чудову стійкість до хлорид-індукованого корозійного розтріскування під напругою (CISCC) і відновлюючих кислотних середовищ при підвищених температурах, що робить його ідеальним для ліній випуску реактора, трубопроводів дистиляційної колони та тепло-інтегрованих транспортних ліній.
Харчова, фармацевтична та -хімічна обробка високої чистоти: для систем, які вимагають над-очищення та стійкості до агресивних розчинів для-очищення-на місці (CIP) (цикли гарячого каустика та кислоти). Гладка, однорідна внутрішня поверхня зварної труби, часто додатково полірована або електрополірована, мінімізує адгезію продукту та накопичення бактерій. Він використовується для ліній відновлення продукту, контурів очищеної води та систем передачі розчинників.
Атмосфери печі для відпалу та термічної обробки: для трубопроводів, які транспортують захисну або реактивну атмосферу, як-от дисоційований аміак, водень або -азотні гази за високих температур. Нікель 201 стійкий до окислення, науглерожування та азотування в цих середовищах.
Чому зварні труби (ASTM B725) є оптимальними: для цих застосувань безшовні труби (ASTM B163/729) не дають жодних переваг у продуктивності, але супроводжуються значними витратами й -часом виконання, особливо для великих діаметрів і тонших розкладів. Процес зварювання за ASTM B725 дає трубу з відмінною стабільністю розмірів, високо{6}}якісною поверхнею та, у поєднанні з повним відпалом розчину, зоною зварювання з властивостями, функціонально еквівалентними властивостями основного металу. Це найекономічніший спосіб створення корозійно-стійкої високо{9}}температурної системи трубопроводів з нікелю 201 для не{11}}ядерних установок, не-надзвичайно високого-тиску.
3: Які критичні етапи виробництва, зварювання та термічної обробки після -зварювання передбачені або передбачені ASTM B725, щоб гарантувати, що цілісність зварного з’єднання відповідає цілісності основного металу?
Цілісність труби ASTM B725 залежить від контрольованої послідовності виготовлення, призначеної для усунення типових недоліків зварного з’єднання.
Сировина та формування: труба виготовляється з плити або листа, що відповідає вимогам ASTM B162 для нікелю 201. Пластину розрізають, скошують і холодно{2}}формують у циліндричну форму (зазвичай за допомогою процесу U-O-E або J-C-O). Ця холодна робота створює залишкові напруги.
Процес зварювання: поздовжній шов зварюється за допомогою автоматичного або машинного процесу зварювання газовою вольфрамовою дугою (GTAW/TIG), часто з кореневим проходом, за яким слідують один або більше проходів наповнювача. GTAW вказано, оскільки:
Він забезпечує точний контроль над надходженням тепла, мінімізуючи ширину ЗТВ.
Екран з інертного аргону запобігає окисленню та забрудненню зварювальної ванни.
Його можна виконувати автогенно (без наповнювача) або з відповідним присадковим дротом з нікелю 201 (ERNi-1), щоб досягти повного провару шва та чистого, міцного зварювального шва.
Термічна обробка після-зварювання (PWHT) – Ключова особливість: ASTM B725 вимагає, щоб уся зварена труба пройшла повний відпал. Це не-необов’язковий, критичний крок. Трубу нагрівають до температури в діапазоні 705-925 градусів (1300-1700 градусів F), витримують протягом достатнього часу для досягнення однорідної структури, а потім швидко охолоджують (гартують водою або швидким повітряним охолодженням).
Металургійне призначення: ця високо{0}}температурна обробка виконує три життєво важливі функції: а) розчиняє будь-які карбіди хрому або інші шкідливі фази, які могли випадати в ЗТВ під час зварювання, повністю відновлюючи стійкість до корозії. b) Повністю знімає всі залишкові напруги від формування та зварювання, практично усуваючи ризик корозійного розтріскування під напругою. c) Він рекристалізує зварний метал і ЗТВ, утворюючи однорідну рівновісну зернисту структуру з пластичністю, що відповідає відпаленому основному металу.
Контроль зварювального шва: після відпалу зовнішнє і часто внутрішнє посилення зварного шва зазвичай видаляють механічною обробкою або шліфуванням, щоб отримати гладку, рівну поверхню. Це важливо для належного-з’єднання наступних кругових зварних швів під час виготовлення системи та для усунення потенційної щілини.
4: Які ключові випробування та інспекції забезпечення якості вимагаються згідно з ASTM B725, і від яких конкретних дефектів вони захищають кінцевий трубний продукт?
ASTM B725 забезпечує виконання багаторівневого режиму-перевірки для перевірки як металургійної, так і геометричної цілісності зварної труби.
1. Не-руйнівний контроль (NDE) зварного шва:
* Радіографічне випробування (RT): Це основний метод об’ємної перевірки поздовжнього зварного шва. Плівка з рентгенівськими або гамма-променями забезпечує постійний запис внутрішньої структури зварного шва, виявляючи відсутність плавлення, внутрішню пористість, вкраплення шлаку або тріщини, які можуть призвести до-виходу з ладу під тиском.
* Випробування вихровими струмами (ECT): часто використовується як альтернатива або доповнення до RT для виявлення поверхневих і-поверхневих дефектів у зварному шві та прилеглому основному металі відповідно до стандартів, таких як ASTM E309.
2. Механічні та руйнівні випробування (на зразках з труби або з тестових пластин, зварених одночасно):
* Випробування на поперечний розтяг: зразок, розрізаний поперек зварного шва, повинен відповідати мінімальним вимогам міцності на розтяг, доводячи, що зварне з’єднання таке ж міцне, як і специфікація основного металу.
* Випробування на сплющення: кільцевий зразок труби сплющують між паралельними пластинами. Цей тест на серйозну деформацію оцінює пластичність і міцність зварного шва, вимагаючи, щоб на ньому не було тріщин або дефектів.
* Випробування на зворотне сплющення: більш серйозне випробування, коли кільце розколюється навпроти зварного шва та розплющується, спеціально призначене для розкриття та виявлення будь-якої відсутності зварювання або дефектів у корені зварного шва.
3. Розмірна та гідростатична перевірка:
* Гідростатичне випробування: тиск у кожній трубі досягає певного рівня (зазвичай у 1,5 або 2 рази перевищує номінальний тиск), щоб продемонструвати герметичність-і здатність витримувати проектний тиск.
* Перевірка розмірів: перевіряється суворе дотримання встановленого зовнішнього діаметра, товщини стінки та допусків прямолінійності.
4. Сертифікація. Виробник надає сертифікований звіт про випробування млина (CMTR), в якому документується термохімічний склад, усі результати механічних випробувань, звіти про НЕП, записи про термічну обробку та гідростатичний випробувальний тиск. Це забезпечує повну відстежуваність.
5: Як загальна вартість володіння (TCO) для системи, побудованої зі зварної труби ASTM B725 з нікелю 201, порівняно з системою, що використовує дешевші альтернативи, такі як нержавіюча сталь 316L або тверді корозійно-стійкі сплави, такі як сплав 20, у певних умовах?
Економічне обґрунтування зварної труби ASTM B725 з нікелю 201 є переконливим, якщо її проаналізувати через призму загальної вартості володіння (TCO), а не лише початкової вартості матеріалу.
Сценарій: лінія передачі гарячої (80-90 градусів), концентрованої (50%) каустичної соди.
Нержавіюча сталь 316L: початкова вартість найнижча. Однак у цьому середовищі 316L дуже сприйнятливий до їдкого корозійного розтріскування (SCC), часто виходячи з ладу протягом декількох місяців або кількох років. TCO включає: витрати на часту заміну труб, втрати від простою виробництва, потенційні витрати на безпеку/екологічні інциденти та постійне обслуговування. Вартість життєвого циклу непомірно висока.
Твердий сплав 20 (Carpenter 20): більш стійкий, ніж 316L, але все ще схильний до SCC у гарячій, концентрованій їдкій солі, особливо при залишкових або термічних навантаженнях. Початкова вартість у 3-5 разів вища за 316L, але термін служби залишається непередбачуваним і, ймовірно, обмеженим.
Зварна труба ASTM B725 з нікелю 201: початкова вартість вища, ніж 316 л, але часто порівнюється або нижча, ніж фітинги та труби з суцільного сплаву 20. Його ключовою перевагою є майже-імунітет до каустичної SCC і виняткова загальна стійкість до корозії. У цьому сервісі система Nickel 201 може прослужити десятиліттями (20+ років) з мінімальним обслуговуванням.
Аналіз TCO: протягом 20 років проектного терміну служби система Nickel 201, незважаючи на вищу початкову вартість, не потребує незапланованих витрат на заміну та незначний час простою. Дешевша система з нержавіючої сталі може вимагати 4-5 повних замін, кожна з яких коштуватиме більше, ніж початкове встановлення через інфляцію та премії за екстрений ремонт. Якщо врахувати приголомшливу вартість зупинки процесу (яка може перевищувати 100 000 доларів США на день на безперервних установках), то TCO системи Nickel 201 є на порядки нижчою.
Висновок: зварні труби ASTM B725 з нікелю 201 не є продуктом «преміум заради самого». Це цільове,-оптимізоване рішення для-визначеного набору корозійних середовищ-передусім гарячих лугів і певних відновних кислот. Його ціннісна пропозиція полягає в забезпеченні абсолютної надійності та передбачуваного,-довгого терміну служби, де альтернативні матеріали виходять з ладу передчасно та дорого. Інвестиція полягає в цілісності активів і безперервності роботи.
